Що таке фланець, які бувають та їх основне застосування
Фланець – це кріпильний елемент трубопровідної системи, який забезпечує надійне з’єднання окремих ділянок труб або приєднання арматури. Він має круглу форму з отворами для болтів, гайок або шпильок. Встановлюється фланець на кінці труби або на місці стику двох елементів. Використання таких деталей дозволяє створювати герметичні з’єднання, які витримують значні навантаження, перепади тиску та температури, а також забезпечують легкість демонтажу та обслуговування трубопроводу. Розглянемо основні типи фланців, а також розповімо про основне їх призначення.
Види фланців та їх особливості
Сьогодні ринок пропонує купити фланці різних видів, що дозволяє задовольнити потреби різних галузей. Основні з них:

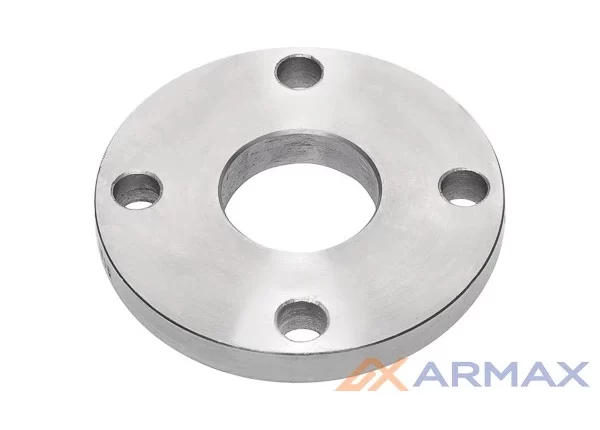

Плоскі приварні. Встановлюються на зовнішню поверхню труби та приварюються по периметру. Їх параметри: діаметр – 10–1600 мм, тиск – 0,1–2,5 МПа, температура – від 70 °С до +450 °C. Такі фланці можуть мати виступ, западину, паз або шип.
Комірцеві (приварні встик). Мають усічений конус, у який вставляється труба, що дозволяє витримувати підвищений тиск та легко демонтувати ділянки трубопроводу. Параметри: діаметр – 10–1600 мм, тиск – до 20 МПа, температура – від -253 до +600 °C.
Вільні на приварному кільці. Зручні для монтажу у важкодоступних місцях, тому застосовуються при обмеженому просторі. Складаються з кільця, що приварюється до труби, та фланця, який на нього насувається. Параметри: діаметр – до 150 мм, тиск – до 2,5 МПа, температура – від -70 °C до +450 °C.
Нестандартні. Проектуються під конкретні технічні умови: незвичний діаметр, отвори, спеціальні сплави або геометрія.
Відрізняються фланці і матеріалами виготовлення. Так, для стандартних трубопроводів підійде вуглецева сталь, для високого тиску та температур – легована сталь, для агресивних середовищ – нержавіюча сталь. Алюміній використовують для легких конструкцій. Температурний діапазон у такому разі складає від -70 до +600 °C.
Сфера застосування фланців
Фланці використовуються для надійного з’єднання труб і елементів трубопровідних систем у різних галузях:
- Промислових трубопроводах. В нафтохімічній, газовій та хімічній промисловості застосовують фланці для з’єднання труб під високим тиском і температурою. Найчастіше використовують сталеві комірні фланці.
- Комунальні системи. Фланці забезпечують надійне з’єднання труб у системах водопостачання, опалення, каналізації та пожежогасіння. Плоскі приварні моделі підходять для більшості побутових мереж.
- Енергетика та теплоелектростанції. Тут важливі герметичність і стійкість до високих температур та тиску. Комірні і приварні плоскі фланці часто встановлюють на парових та гарячеводяних магістралях.
- Малі діаметри та важкодоступні місця. Вільні фланці на приварному кільці застосовують, коли простір обмежений, а точне суміщення отворів у процесі монтажу ускладнене.
Фланці також використовують для приєднання запірної арматури, насосів, резервуарів та інших елементів трубопроводу. Для вибору оптимального варіанта враховують діаметр труби, тип середовища та необхідний рівень герметичності.
